品牌型号：联想Yoga 14Sitl

系统：Windows 10 64位专业版

软件版本：Axure rp 9

当产品业务逻辑变得复杂时，一个好的流程图能让思路瞬间清晰。作为专业的设计工具，Axure RP在流程图绘制方面很拿手，用拖拽的方式就能做出既规范又好看的图表，大大节省设计时间。下面就为大家介绍Axure RP如何制作流程图，Axure RP流程图绘制教程的相关内容。

一、Axure RP如何制作流程图

流程图对梳理逻辑特别有帮助。虽然Axure最出名的是做交互原型，但它画流程图的功能也很实用。推荐先梳理业务脉络再进行界面设计，这样整个产品结构会更扎实。用Axure制作流程图主要有两个重点：

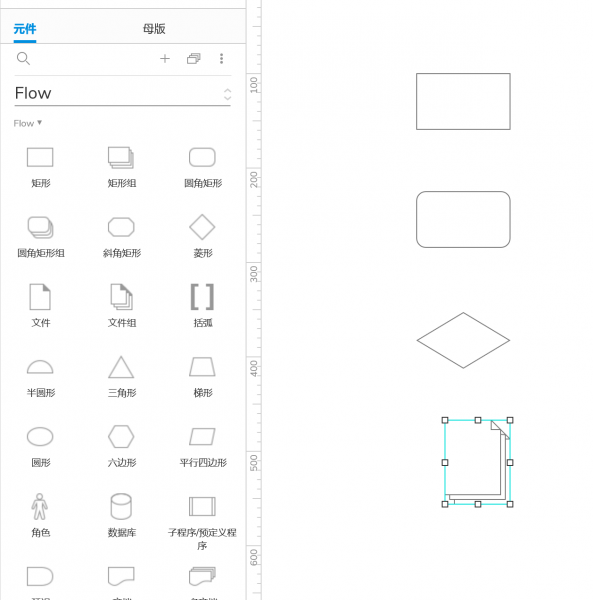

1、准备好符合规范的图形元件。画流程图不能随便用图形，行业里有明确规范，不同图形代表不同意思。比如矩形一般代表操作或执行步骤；菱形专门用来做判断，后面一定会跟是和否两条路；椭圆形通常放在流程的开始和结束位置。要找这些图形，只需要在软件左侧的元件库里选择【Flow】这个分类，里面都是专门为流程图准备的元件。找到后直接拖到画布上，摆到对应位置就行。

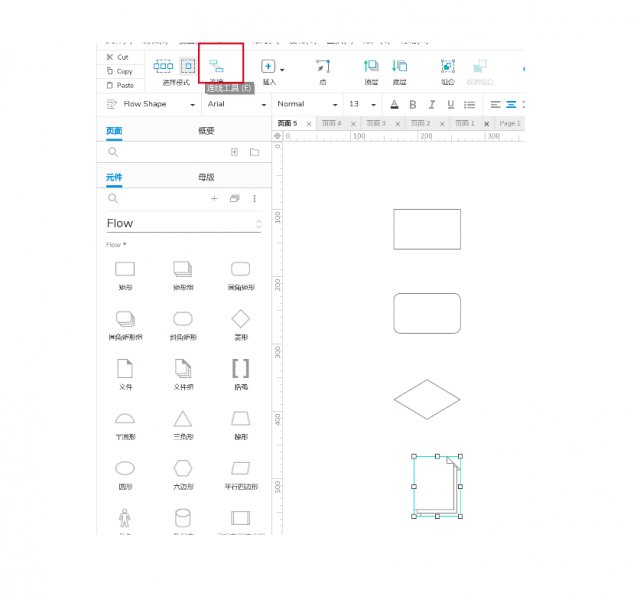

2、用连接器把图形连起来。很多人画连接线喜欢用普通的画线工具，这样效率不高，还很难对齐。Axure准备了【连接器模式】。点一下软件左上角，把模式从【选择】换成【连接】。

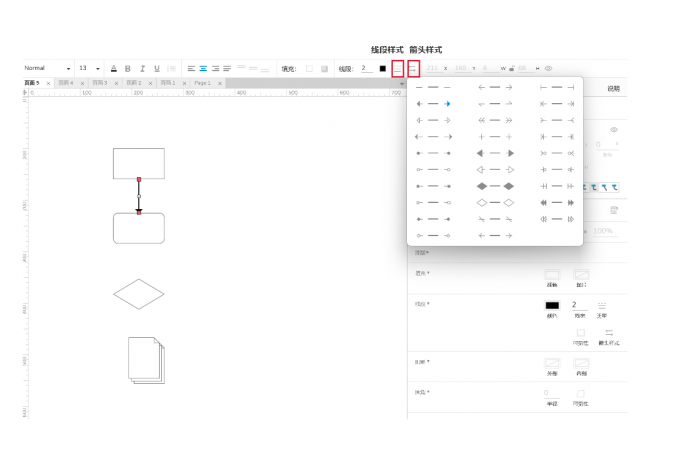

这时候当把鼠标移到图形旁边，四边会出现几个带X的小点。点住其中一个点，拖到想连的另一个图形上，它们就会自动吸在一起。连好之后，还可以选中线条，在上方工具栏里可以调线条是虚线还是实线，也可以换箭头样式。

二、Axure RP流程图绘制教程

​我们以常见的登录场景为例，演示完整流程图的创建过程。这个场景包含验证码登录和第三方授权登录两种方式，其中第三方登录需经过用户授权确认。

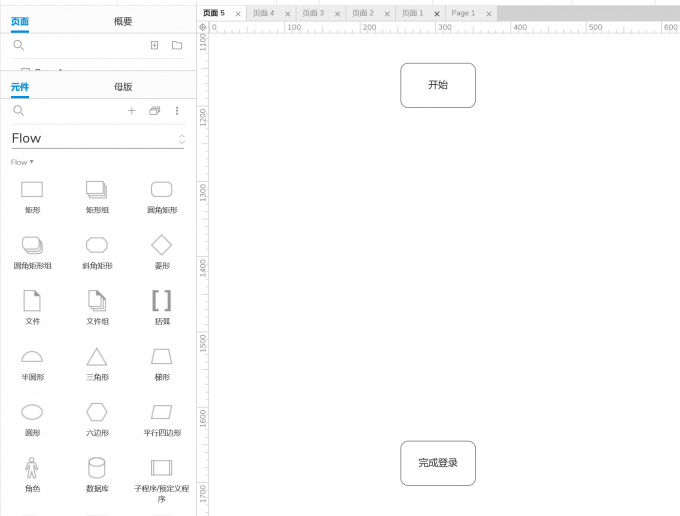

1、先把流程主干搭出来。每个流程图都要有头和尾。我们先从Flow库里拖两个椭圆形，一个写【开始】，另一个写【完成登录】。把它们分别放在画布的顶部和底部，中间留出位置放主要步骤。

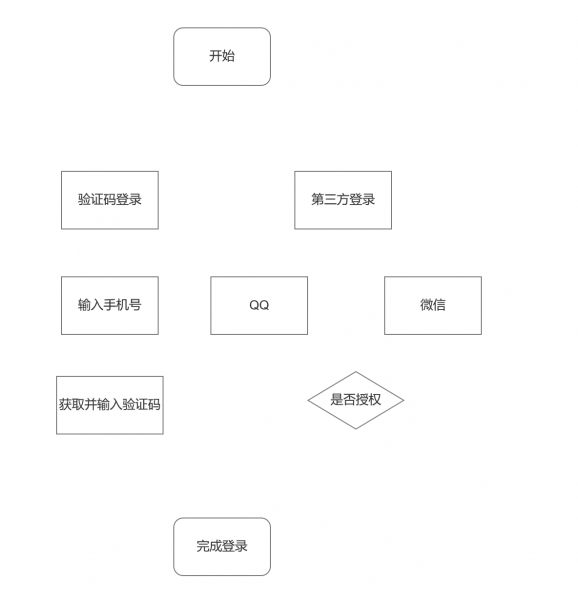

然后在中间补上具体的步骤：用矩形框写【输入手机号】、【验证码登录】这类操作，用菱形框写【是否授权】这样的判断。按登录的正常顺序，把这些图形在画布上从上到下排好。

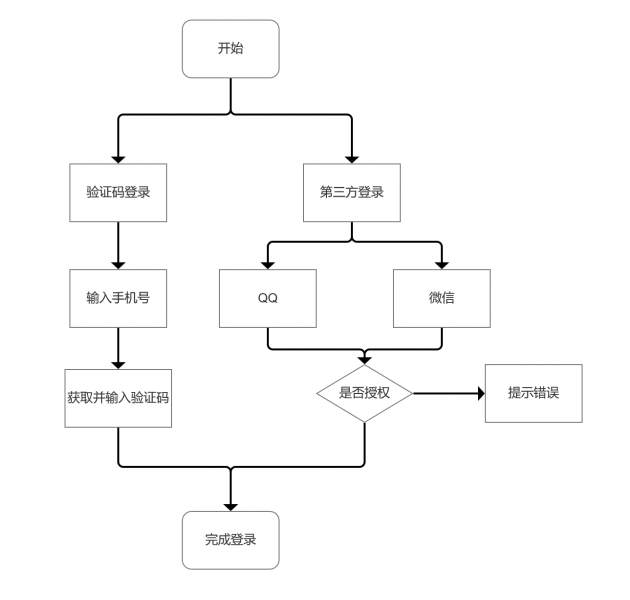

2、把图形连起来并加上说明。图形放好后，切换到【连接器模式】，按流程逻辑把图形一个一个连起来。

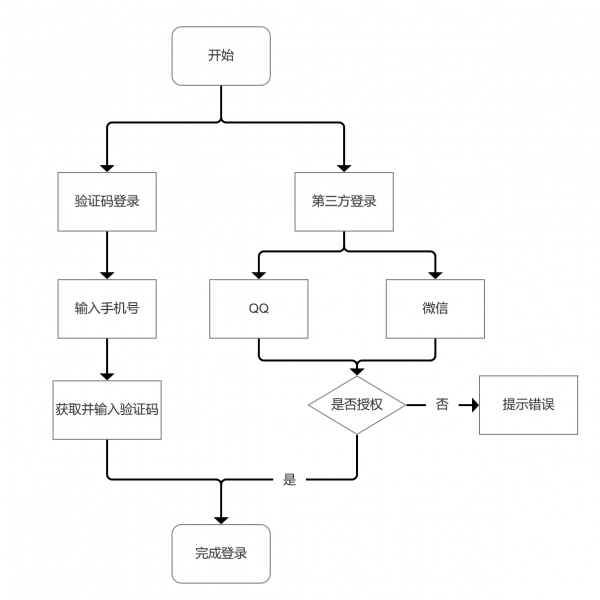

连完之后，记得在关键的地方加文字说明，特别是从菱形判断框出来的两个分支。比如在【是否授权】这个菱形后面两条线上，分别双击写上【是】和【否】。这样流程图就绘制完成了。

以上就是Axure RP如何制作流程图，Axure RP流程图绘制教程的相关内容。掌握这些方法后，就能用Axure画出清楚又专业的流程图了。不管是分析App登录流程，还是规划复杂的下单过程，流程图都能帮我们把逻辑可视化。而且用Axure画的最大好处是，之后可以把流程图和实际页面原型连起来，让设计表达更完整。
